Tipps&Tricks – Hochstativ

Kleine Tests Zuhause (nur Geräte, ohne Hochstativ)

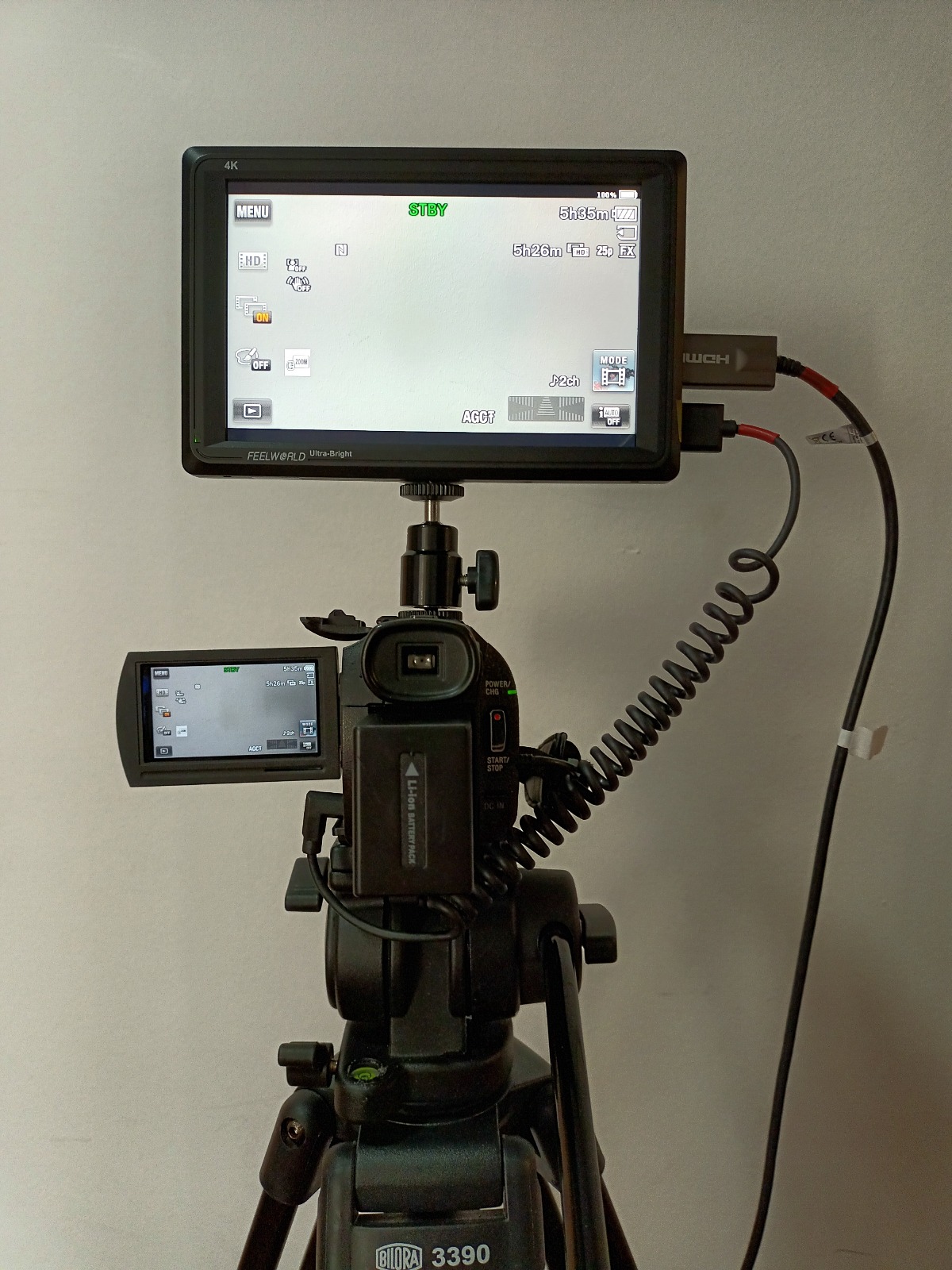

Wenn die Steuerung für HDMI in den Kameraeinstellungen aktiviert ist, um die Kamerainformationen auf dem Bildschirm anzuzeigen,

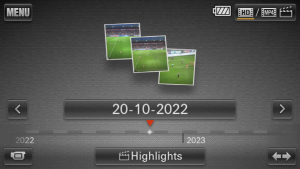

und wenn Du den Akku wechselst, das HDMI-Kabel des Bildschirms abziehst oder ihn ausschaltest, geht die Kamera automatisch in den Wiedergabemodus,

der nur an der Kamera deaktiviert werden kann. Wenn die Kamera hochgefahren ist, ist es dann kompliziert.
Das Gleiche gilt dann für die Situation, wenn zwischen Kamera und Bildschirm einen Splitter eingesetzt sein muss.

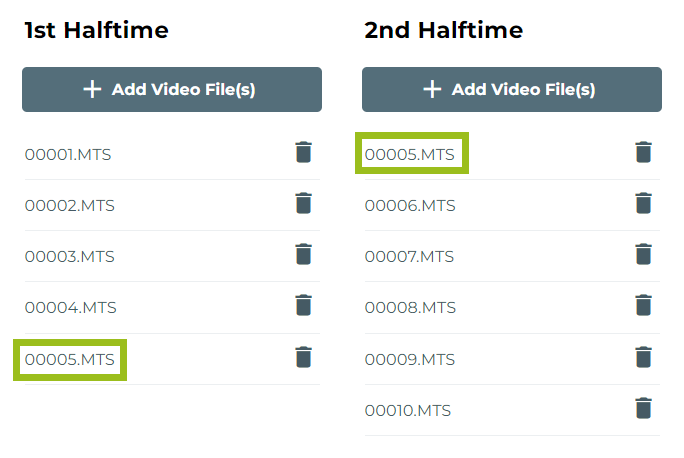

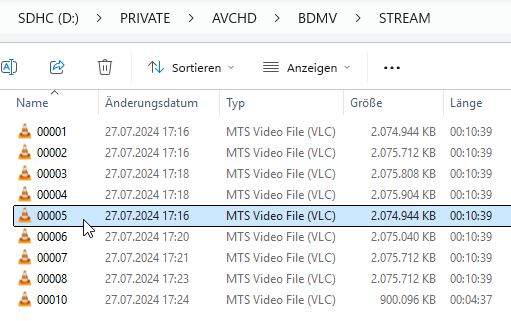

Starte dann starte zuerst die Aufnahme auf der Kamera oder über den Virtuellen Joystick und beende sie danach. Dann natürlich nicht diese Videos in CutClient abschneiden.

Die im Video “Hochstativ erklärt” gezeigte Reihenfolge beim Einschalten des Gimbals, der Kamera und der Kabelverbindung ist nicht zufällig gewählt. Obwohl die Tasten für Schwenken, Neigen und Zoomen auf dem Controller den Eindruck machen, dass diese Funktionen ähnlich sind, gibt es einen Unterschied.
Schwenken und Neigen funktionieren immer, da es sich um die Armbewegungen handelt (nur die Armsperren müssen frei sein). Es funktioniert also auch, wenn die Kamera komplett ausgeschaltet ist und keine Kabelverbindung besteht. Richte den Gimbal ohne Kabel mit der Kamera aus und versuche zu schwenken und zu neigen.
Zoom und Aufnahme sind die Funktionen der Kamera und um sie zu nutzen, braucht man eine Kabelverbindung (blaues Kabel) zwischen Kamera und Gimbal. Stecke dann das blaue Kabel ein und richte den Gimbal, wenn nötig, neu aus. Für diese Verbindung ist es wichtig, dass zuerst der Gimbal und dann die Kamera eingeschaltet wird, sonst „sieht“ der Gimbal die Kamera nicht und man muss das blaue Kabel erneut einstecken. Wenn der Kamerabildschirm ausgeklappt ist, schaltet sich die Kamera automatisch ein. Dann musst du diese mit dem Knopf an der linken Seite der Kamera wieder ausschalten. Danach alle Kabel einstecken, den Gimbal ausrichten, einschalten und zum Schluss die Kamera einschalten.

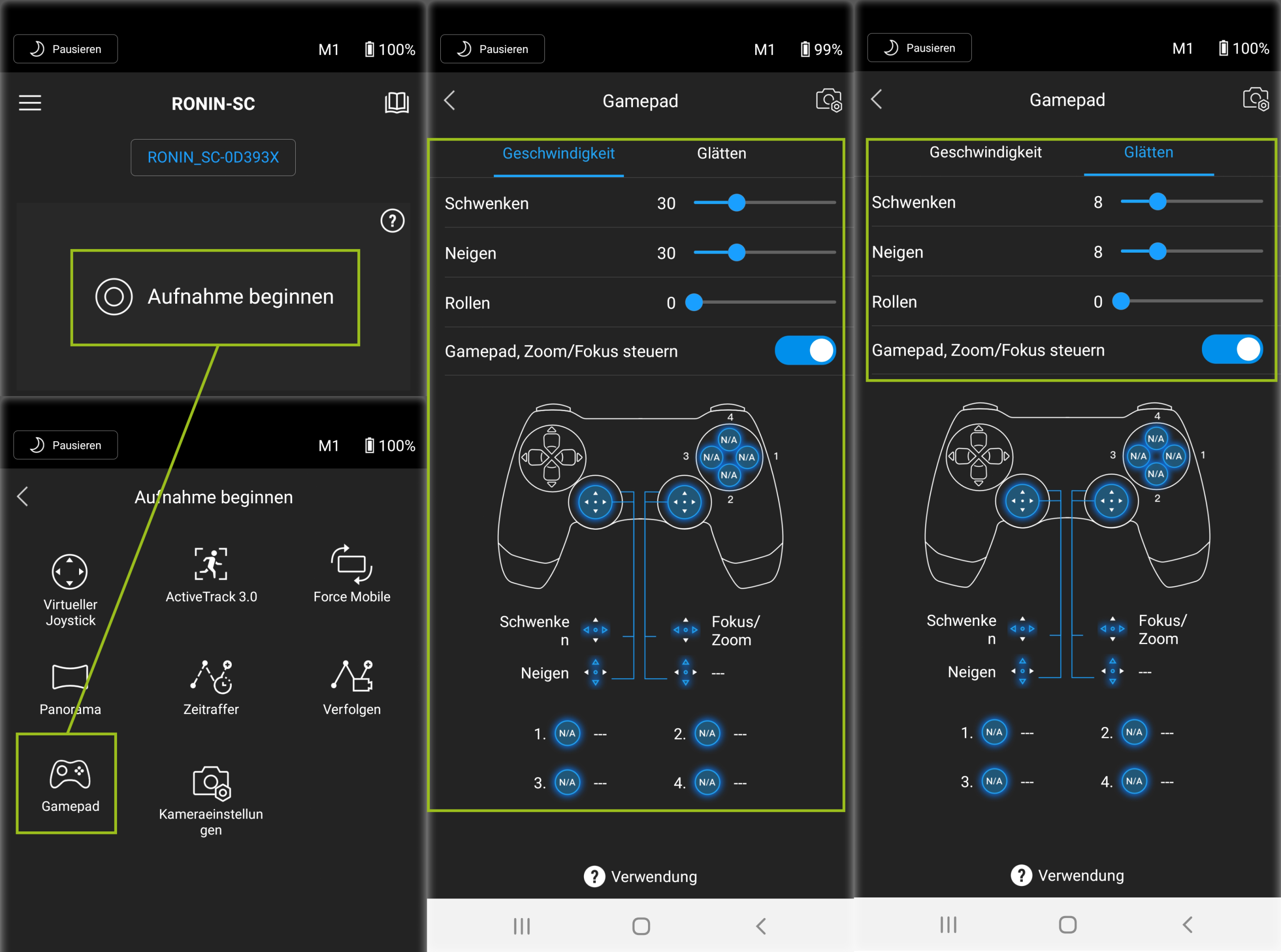

In der DJI-App kann man dann unter Aufnahme beginnen→Kameraeinstellungen sehen, dass nun die Zoomgeschwindigkeit für die Kamera angezeigt wird. Dies kann bereits eine Bestätigung sein, dass Zoom und Aufnahme verfügbar sind. Teste diese korrekte Reihenfolge.

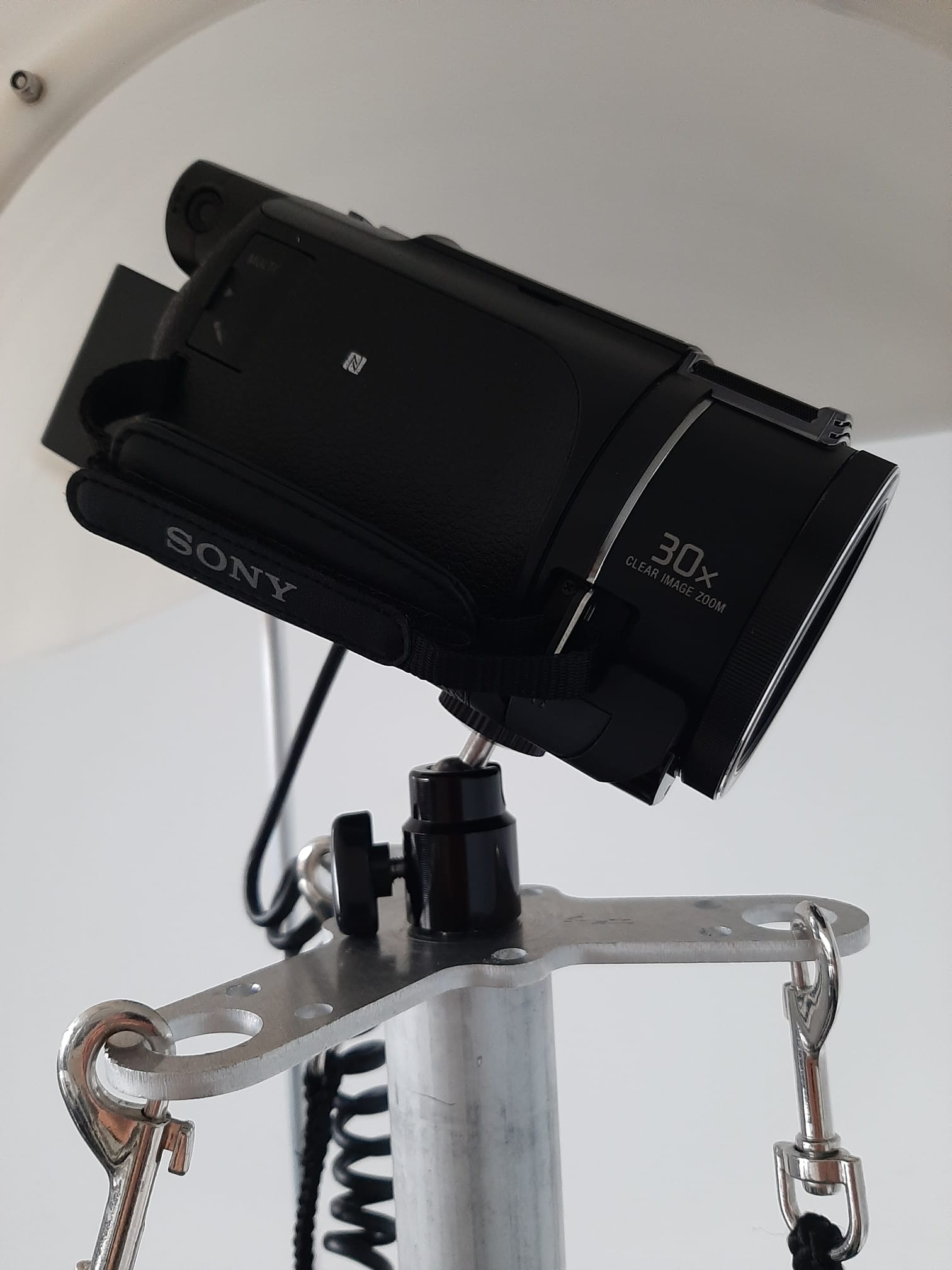

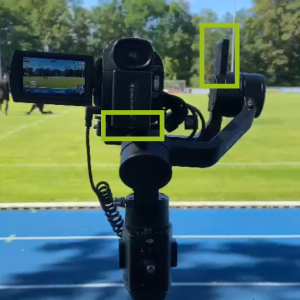

Der Arm des Gimbal SC zum Neigen muss so hoch wie möglich befestigt werden – auf die Markierung “3.6”. In diesem Fall kann der Gimbal so ausgerichtet werden, dass der große Akku der Kamera nicht an den Arm stößt, wenn die Kamera gerade steht. Eine Neigung nach oben ist dann zwar nicht möglich, aber wir filmen während des Spiels auch nicht den Himmel.

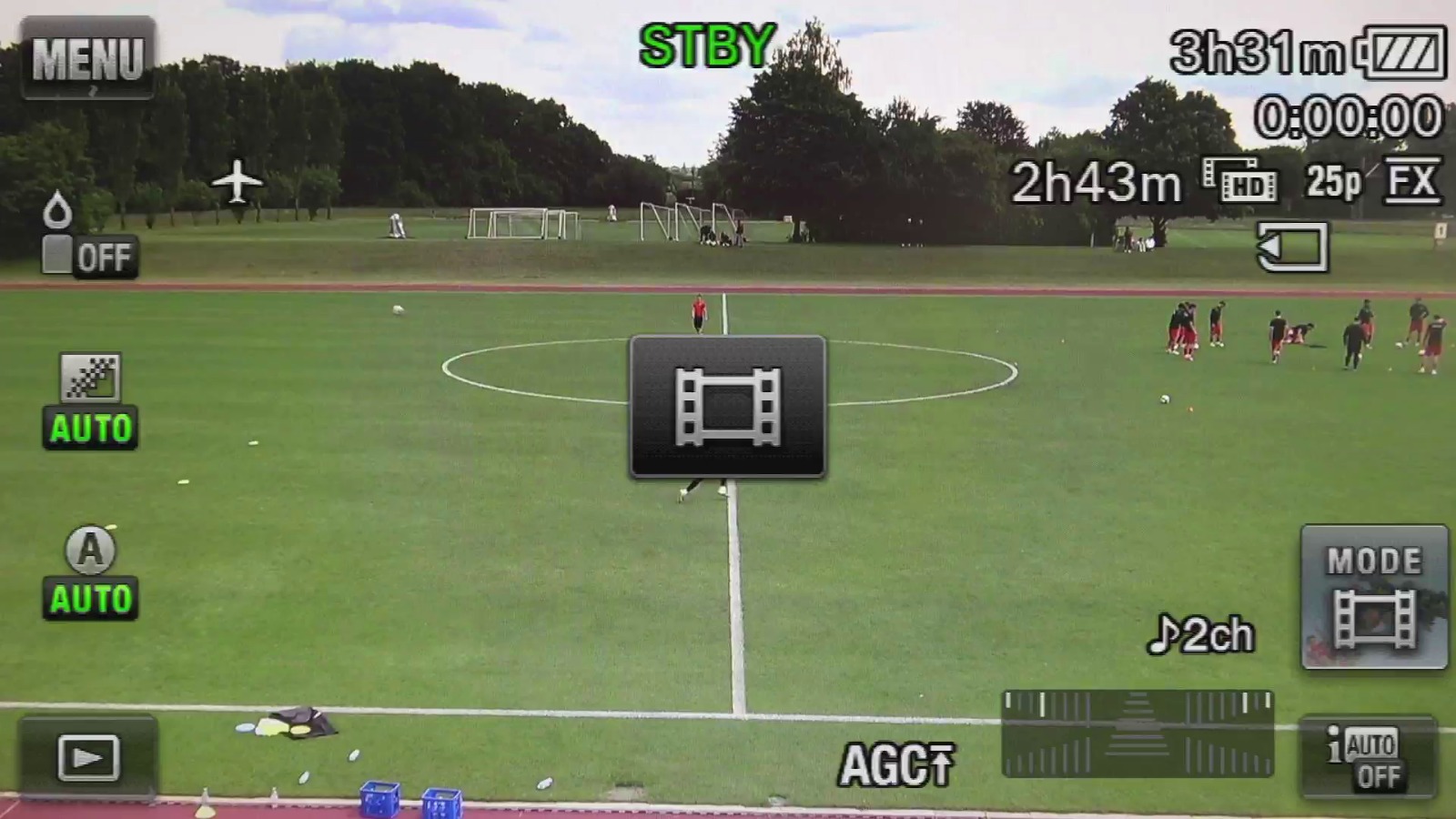

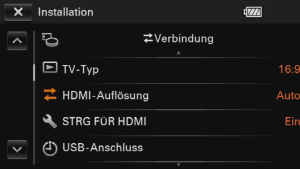

Informationen über Kameraeinstellungen (Akkukapazität, Aufnahmezeit usw.) werden bei aktivierten Einstellungen (Kameramenü → Installation → STRG für HDMI → Ein) mit dem Kamerabild auf den externen Bildschirm übertragen und sind für Analysten nicht nützlich. Dies muss an der Kamera ausgeschaltet werden, wenn der Bildschirm einen HDMI-Out hat.

Wenn aber der Splitter zwischen Kamera und Bildschirm eingesetzt ist, dann wird diese Information auch automatisch nicht angezeigt, weil Splitter sie nicht weitergeben kann.

Daher ist es mit den folgenden Methoden am einfachsten sicherzustellen, dass die Aufnahme korrekt läuft:

Der sicherste Weg ist, die Aufnahme manuell an der Kamera mit der Taste zu starten, bevor man das Stativ hochfährt. Wenn aber die Kamera schon hochgefahren ist und der Splitter eingesetzt sein muss, dann muss man zuerst die Aufnahme über den Virtuellen Joystick starten, wenn noch die Kameraeinstellungen auf dem Bildschirm angezeigt sind (Kamerakabel wird direkt an den Bildschirm angeschlossen). Wenn die Aufnahme läuft, geht die Kamera nicht in den Wiedergabemodus (siehe die Info oben), deswegen kann man alles von unten einstellen und sicher den Splitter und Kabel verwenden.

Die Aufnahme kann das ganze Spiel laufen und in der Pause um die Akkus der Kamera zu prüfen, muss man nur das Kabel wieder direkt von der Kamera an den Bildschirm anschließen um die Kamerainformationen wieder zusehen. Danach wieder das Kamerakabel für Live-Tagging in den Splitter einstecken.

Mit dem CutClient ist es möglich, das Video vor dem Anpfiff mit dem Event Kickoff abzuschneiden. Es ist also kein Problem, wenn die Aufnahme schon etwas früher startet. Für das Ende der ersten Halbzeit und den Beginn der zweiten Halbzeit wird dann ein Video erstellt, das für beide Halbzeiten ausgewählt werden muss.

Es ist sehr wichtig, dass die Controller Tasten 1-4 keine Funktionen haben, da ein versehentlicher Druck die Aufnahme stoppen oder die Kamera bewegen kann.

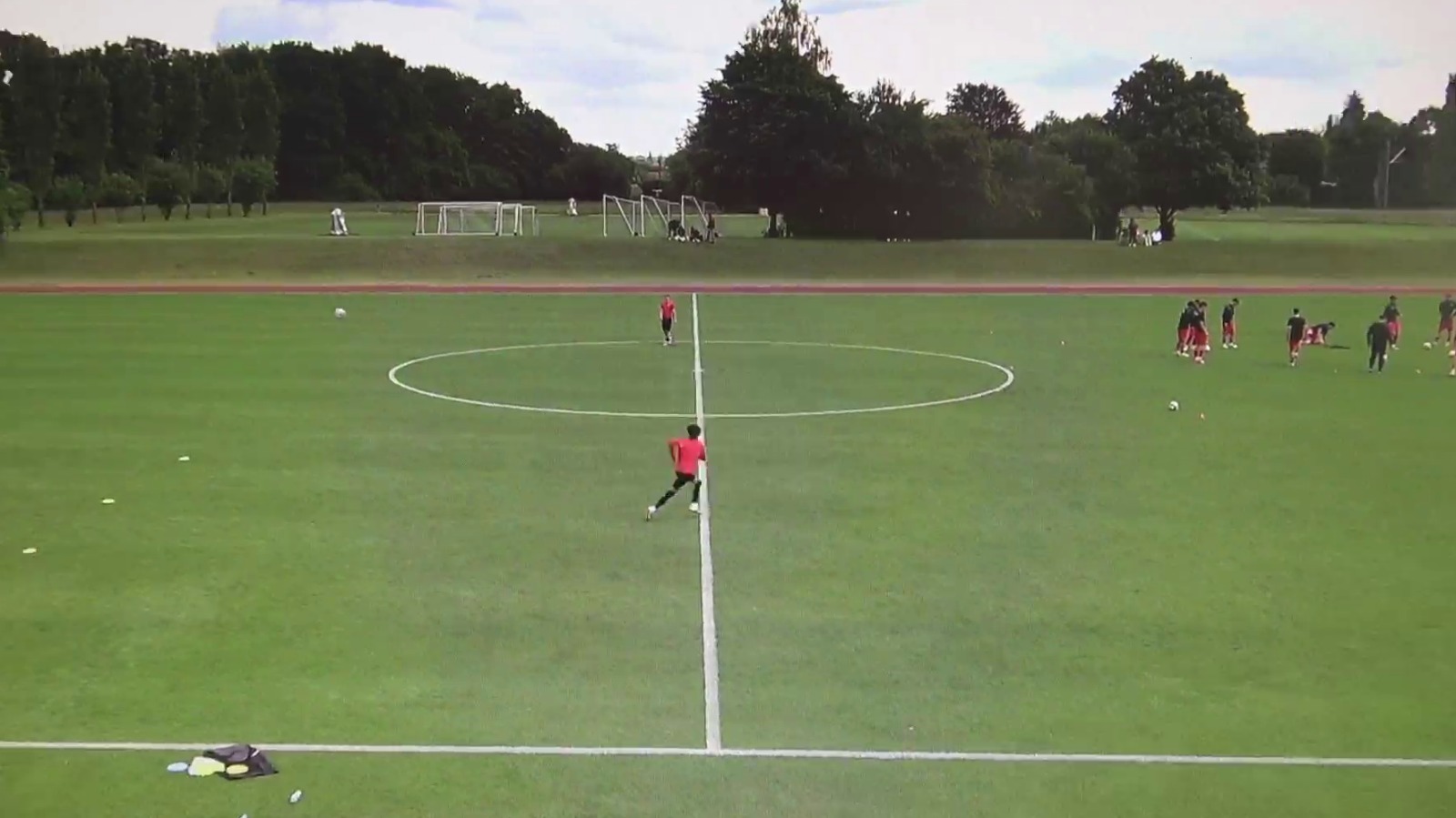

Wir empfehlen diese Methode für Live-Tagging, d. h. die Verwendung des Splitters zwischen Kamera und Monitor. Denn wenn die Kameraeinstellungen ausgeschaltet sind und der HDMI- Output des Bildschirms verwendet wird (sofern der Bildschirm über einen solchen verfügt), muss die Aufnahme immer manuell an der Kamera gestartet werden, und während der Pause, um den Akku der Kamera zu überprüfen, muss das Stativ heruntergefahren werden.

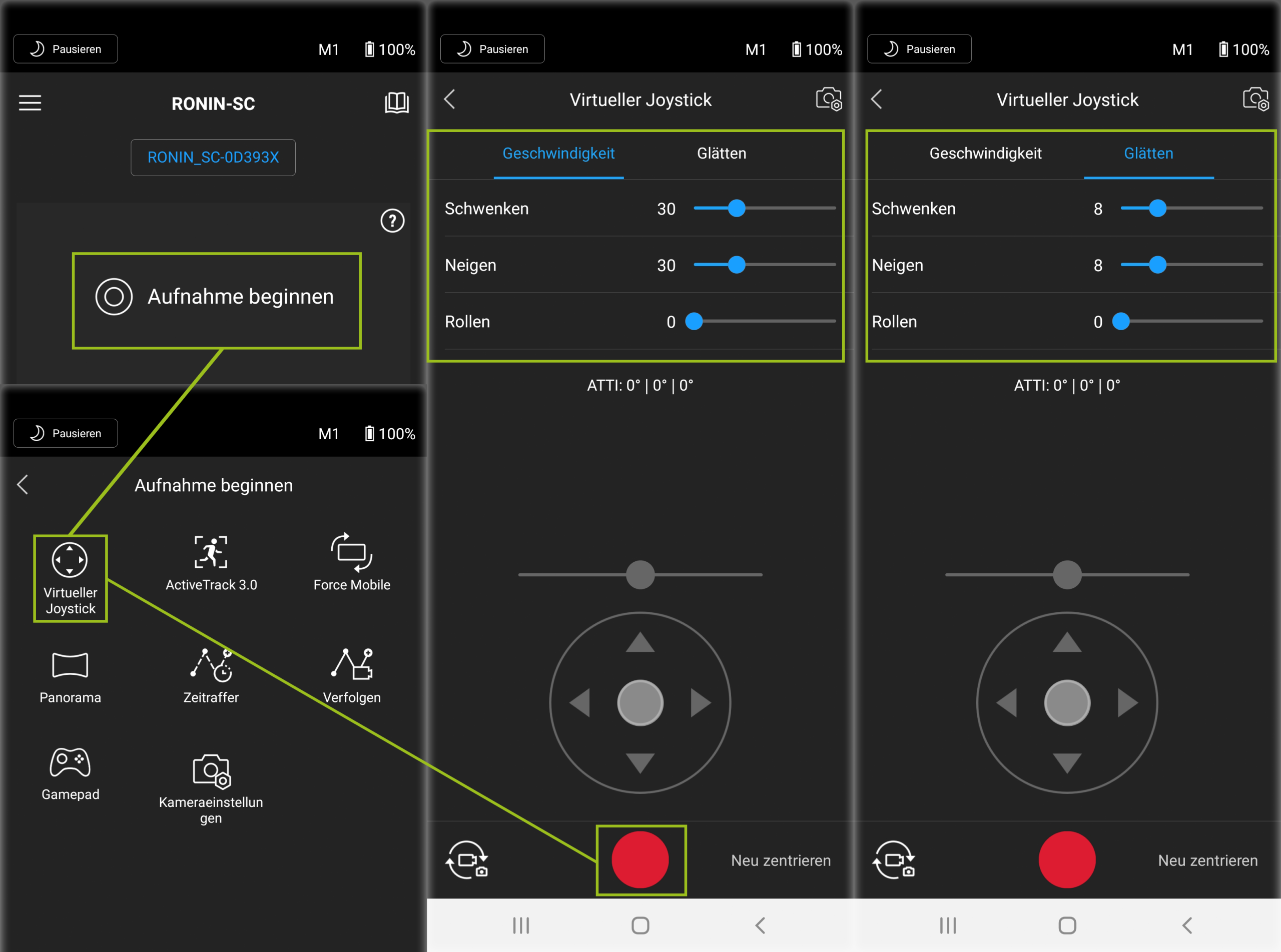

Es ist sehr wichtig, die Aufnahme manuell an der Kamera oder bei angezeigten Kameraeinstellungen über den Virtuellen Joystick zu starten, da die DJI-App zwar die Aufnahme anzeigt, aber manchmal Bluetooth-Störungen oder andere Fehler auftreten. Versuche zum Beispiel, die Aufnahme über die App zu starten, ohne die Kameraeinstellungen auf dem Bildschirm zu sehen, wenn keine SD-Karte in der Kamera vorhanden ist. Der Fehler wird in diesem Fall nicht angezeigt.

Leider gibt es eine Einstellung, die nur an der Kamera vorgenommen werden kann, wenn der Analyst das schwarze Bild auf seinem Laptop sieht. In diesem Fall muss die HDMI-Auflösung angepasst werden: Sony Kameramenü → Installation → HDMI Auflösung → Entweder 1. 1080p oder 2. 1080i oder 3. Auto

Wenn dies kurz vor Spielbeginn ein Risiko für die sichere Aufzeichnung darstellen könnte, muss es in diesem Fall abgebrochen werden, mit dem Vorschlag, es in der Pause erneut zu testen. Natürlich ist es am besten, wenn die Vereine uns im Voraus mitteilen, ob die Analysten Live-Tagging durchführen werden. Wenn möglich, vor Ort nachfragen, um alles im Voraus vorzubereiten und zu testen, um auf der sicheren Seite zu sein.

Was sollte während des Spiels auf dem Handy aktiviert sein? Flugzeugmodus, GPS und Bluetooth. Bitte WLAN deaktivieren, da es möglich ist, dass das Handy freie WLAN-Hotspots findet und Updates macht, die das Handy blockieren können. Um Akku zu sparen, alle unnötige Apps löschen und Helligkeit anpassen.
GPS und Bluetooth sind wichtig für die DJI-App, d.h. die Verbindung zwischen Gimbal und Handy. Daher kannst du, falls Störungen auftreten, Bluetooth an deinem Handy aus- und wieder einschalten. Für Controller und Handy empfehlen wir eine Kabelverbindung. Bluetooth ist auch möglich, aber nicht so stabil, weil das Handy dann über Bluetooth mit zwei Geräten gleichzeitig verbunden ist – mit dem Gimbal und dem Controller. Im Falle von Fehlern empfehlen wir, das Gerät oder Bluetooth neu zu starten.

Installation

Bei Regenwetter ist es wichtig, zuerst das kleine Stativ mit dem Regenschirm und das Hochstativ mit dem Regendach aufzubauen, um die Geräte zu schützen. Bei dem Regendach empfiehlt es sich, zuerst die Alustangen an der Haube zu befestigen und diese dann in den Fuß zu stecken. Alle Geräte können nun unter der Überdachung installiert werden.

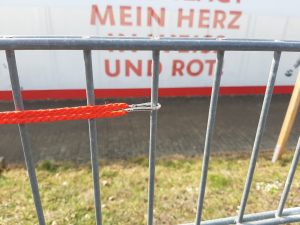

Auf dem Bild sieht man, wie das Seil ohne Knoten am Netz befestigt werden kann – einfach genug Spannung aufbauen und dann den Karabiner einhängen. Die Füße des Stativs können auch mit Heringen befestigt werden, wenn der Boden es zulässt.

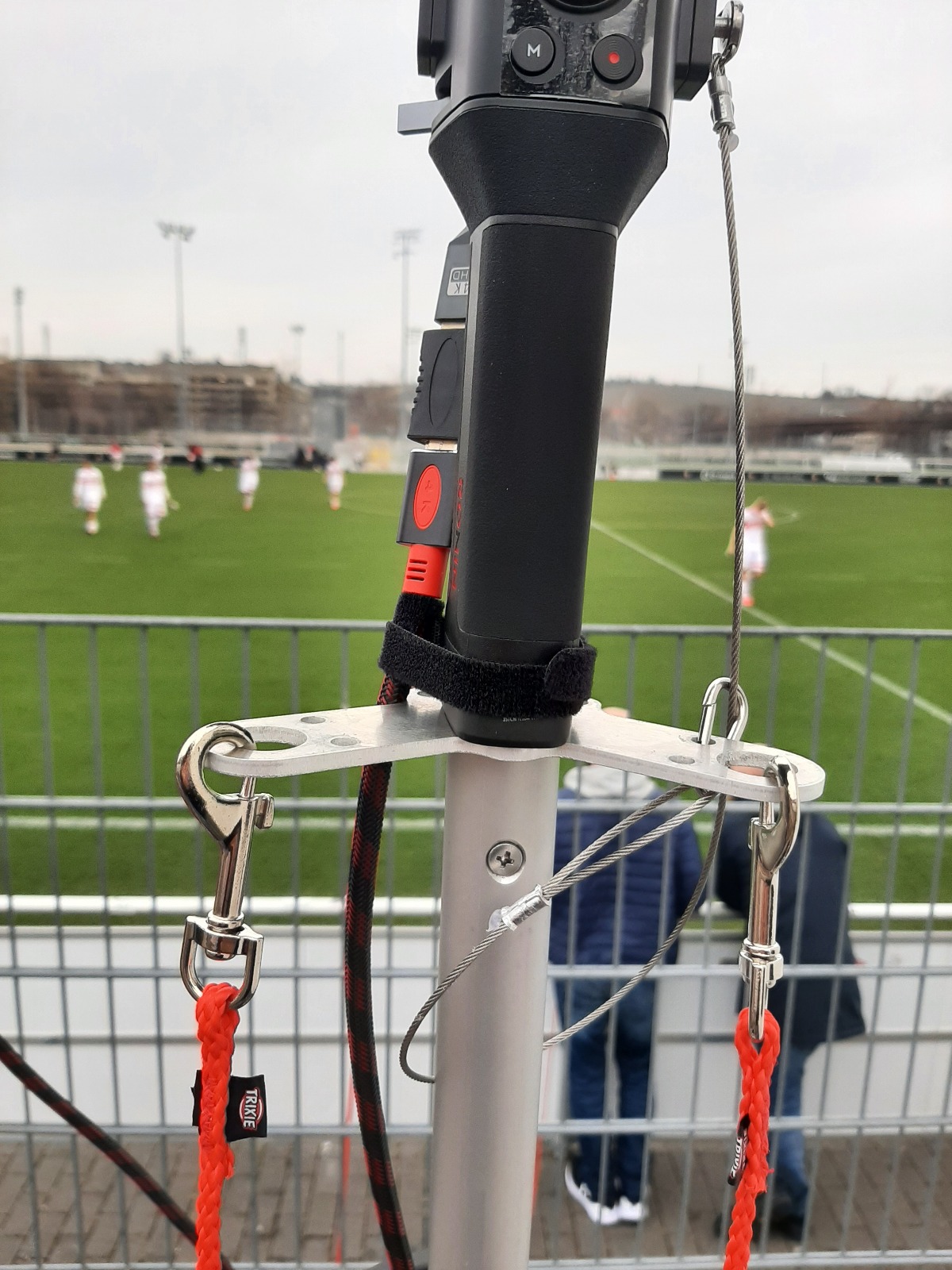

Das Drahtseil sichert den Gimbal und die Kamera, es ist wichtig es so zu befestigen, dass es um das Stativrohr herum geht. Die Schraube bleibt immer am Gimbal befestigt.

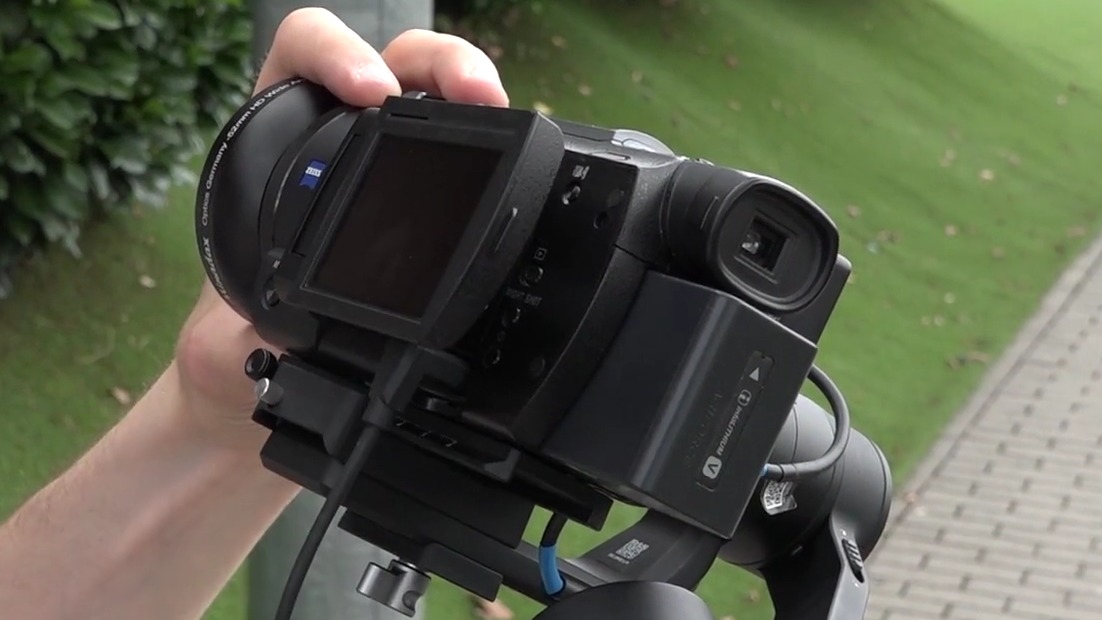

Es ist wichtig, den Kamerabildschirm auf die gezeigte Weise zu drehen und zur Kamera hin zu klappen, da er sich bei starkem Wind ansonsten schließen und die Kamera ausschalten kann. Man muss aber nicht stark auf das Kabel drücken – einfach wie auf dem Foto gezeigt.

Am besten das Kabel mit einem Kabelbinder am Stativgriff befestigen, um unnötigen Druck auf den HDMI-Anschluss zu vermeiden und die Signalstabilität zu gewährleisten.

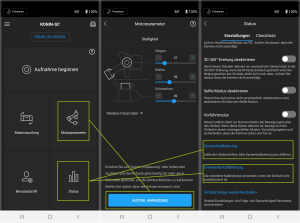

Wir kalibrieren den Gimbal unten manuell, aber seine Endposition oben ist nicht immer so genau gerade. Hier hilft die automatische Anpassung über die DJI-App. Und noch zwei weitere Kalibrierungen.
Ein Mal ist normalerweise genug. Manchmal kommt der Wind nur von einer Seite – der Gimbal fängt an zu vibrieren, wenn man z.B. die rechte Ecke filmt. Dann hilft die automatische Anpassung auch in diesem Fall während des Spiels. Aber Gimbal braucht dafür etwa 20 Sekunden.
Bei starkem Wind kann der Gimbal immer noch zittern, auch wenn alle Kalibrierungen und die automatische Anpassung verwendet werden. In diesem Fall kann man das Stativ ein wenig absenken und die automatische Anpassung erneut verwenden.

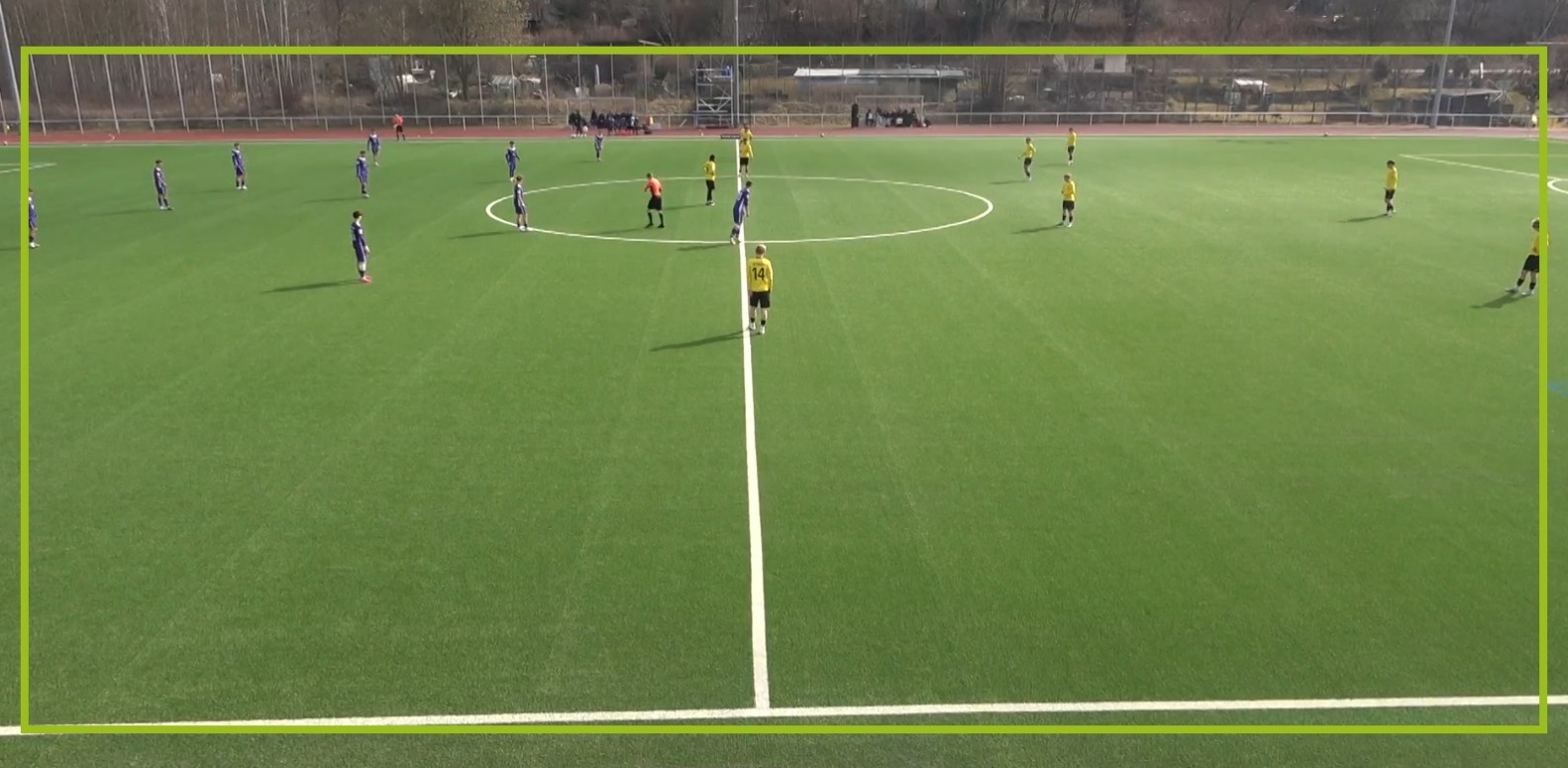

In manchen Filmpositionen kann der Gimbal trotz der automatischen Anpassung und zwei Kalibrierungen immer noch nicht gerade ausgerichtet sein.

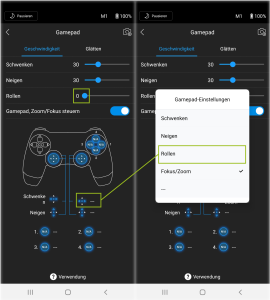

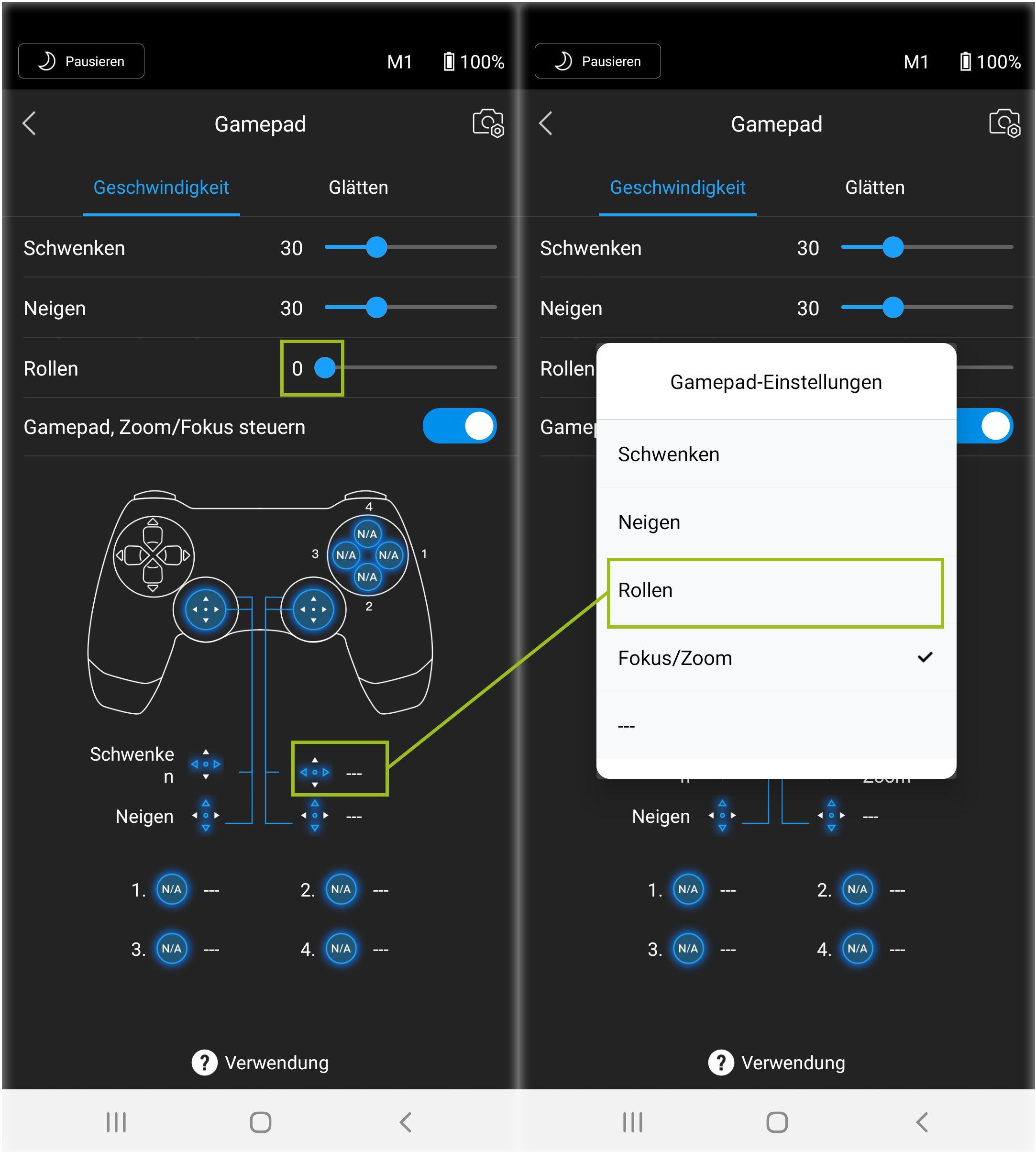

In diesem Fall die Funktion „Rollen“ am Controller aktivieren und dann die Kamera gerade aufstellen (Null-Parameter ändern und dann zurück auf Null setzen).

Vor dem Spiel

Alle Kabel sind eingesteckt und befestigt, der Gimbal mit der Kamera ist ausbalanciert, alle Funktionen (Zoom, Schwenken, Neigen, Aufnahme) werden getestet. Bei Live-Tagging finden die Tests 30 Minuten vor dem Spiel statt und die Vereine sind darüber informiert. Das Stativ kann man dann mindestens 15-20 Minuten vor dem Anpfiff ausgefahren. So bleibt genug Zeit, um die Seile zu befestigen, die automatische Anpassung zu nutzen und für die Aufnahme bereit zu sein.

Die Filmpositionen sind unterschiedlich und die Distanz des Stativs von der Feldlinie beeinflusst die Einstellungen für die Geschwindigkeiten beim Schwenken, Neigen und Zoomen. Diese kann man dann anpassen. Die Glättungsparameter können ebenfalls angepasst werden und sind wichtig, um eine flüssige Bewegung der Kamera zu gewährleisten.
Bei starkem Wind und fast vollem Zoom kann man allerdings bemerken, dass der Gimbal ein wenig wackelt – das ist normal, da er die Stativbewegungen ausgleicht. In diesem Fall sollten Sie nicht auf 100 % zoomen – 60 % reichen aus – ein schöner Zoom auf die Spielergruppe nach dem Tor ist viel besser als 100 %, aber ruckelig.

Hast Du Dir diese Einstellungen schon notiert? Dann teile sie uns mit und wir werden sie für bestimmte Filmpositionen in Dropkick speichern. Sende uns bitte diese Informationen an equipment@ligen.football
Distanz Objektiv/Seitenlinie (ca. Meter), Standfußhöhe (ca. Meter); Controller-Einstellungen für Schwenken, Neigen, Zoom und Glätten.





Wie auch die Spieler wärmen wir uns auf, bevor es richtig losgeht.

Dazu kannst Du vor dem Spiel 3-5 Übungsbewegungen machen. Fang mit dem Blick auf den Mittelkreis an und versuche dann, eine Eckfahne mit dem Zoom zu filmen, als ob es dort einen Torjubel gibt. Dann bekommt man ein Gefühl dafür, wie es am besten funktioniert und kann auch die Geschwindigkeiten für Schwenken, Neigen, Zoomen und Glätten anpassen. Versuche dann das Gleiche mit anderen Eckfahnen, um ein sauberes Bild mit ruhigen Kamerabewegungen zu bekommen.

Stell Dir als Nächstes die Situation vor, in der sich das Spielgeschehen vor dem Hochstativ abspielt und ein schneller Pass entlang der nahen Feldlinie folgt. Versuche, diese Situation so gut wie möglich zu filmen. Die Geschwindigkeit des Schwenks sollte angepasst werden.

Beide Übungen sind im Video zu sehen:

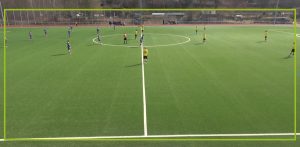

Es ist möglich, im Menü auf dem externen Bildschirm Hilfslinien zu aktivieren (Menu → Marker oder Menu → Einstellungen → Safe Frames).
Das Kreuz, mit dem man immer sofort sehen kann, wo genau die Mitte ist, oder auch einen Rahmen, der den Sicherheitsabstand zu den Seitenrändern anzeigen kann (Menu → Marker oder Menu → Einstellungen → Center Marker).
Auch die Bildschirmhelligkeit kann eingestellt werden (Menu → User Option → Display Adjustment oder Menu → Einstellungen → Backlight).

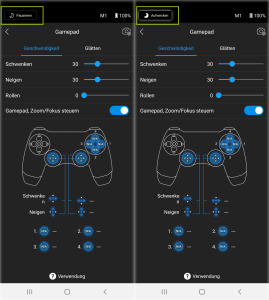

Um den Akku des Gimbals zu sparen, kannst Du nach der Installation und nach der ersten Halbzeit den Pausenmodus aktivieren (gilt nicht für Gimbal RSC2, weil man ihn nicht über die App aufwecken kann). Das ist aber nicht notwendig, denn ohne Bewegungen und mit gut ausbalancierter Kamera verbraucht der Gimbal sehr wenig Akku. Ansonsten braucht er manchmal eine zusätzliche Kalibrierung nach dem Pausieren, oder bei starkem Wind kann sich die Kamera sogar so drehen, dass das HDMI-Kabel den Gimbal blockiert und eine manuelle Korrektur notwendig sein kann. Deshalb immer schauen, ob sich der Pausenmodus lohnt.

Zur Info

Wenn die Verbindung mit dem Gimbal nicht funktioniert und ein Neustart des Bluetooth nicht hilft, kann die manuelle Korrektur mehr Zeit in Anspruch nehmen als das Ende der Halbzeit, wenn es bereits Nachspielzeit im Spiel ist. Für diese 2-3 Minuten ist es dann möglich, manuell mit dem Stativrohr zu schwenken. Vom Boden aus zu filmen sollte nach Möglichkeit immer vermieden werden.

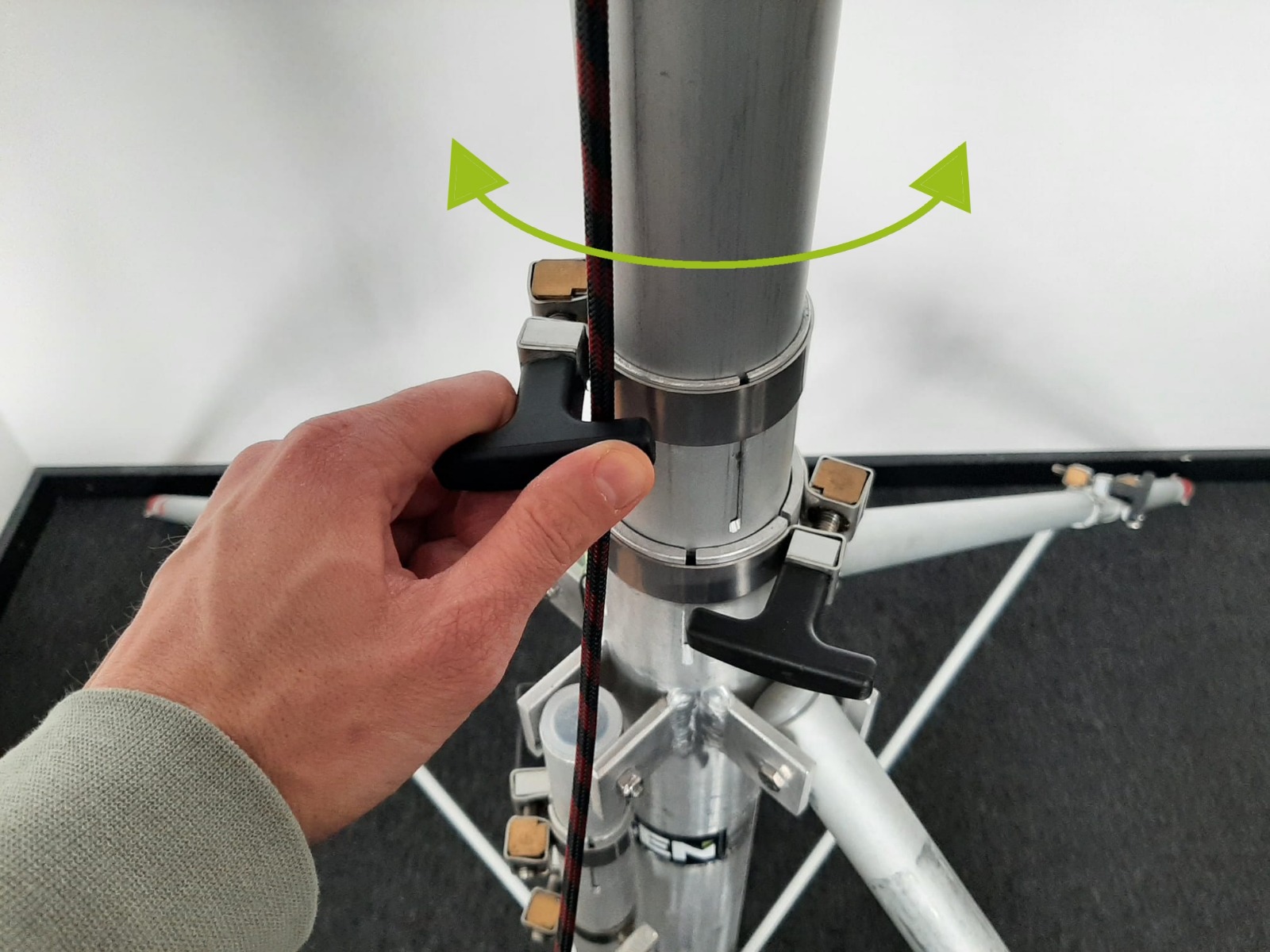

Das Schwenken erfolgt durch Bewegen des vorletzten Rohrs, dafür eignet sich der Griff der Schelle besonders gut. Das letzte Rohr muss nicht ausgefahren werden und sollte vollständig locker bleiben.

Wenn man das Stativ während des Spiels absenken muss, kann man immer noch die Aufnahme laufen lassen und mit dem Rohr schwenken, um weniger Spielereignisse zu verpassen.

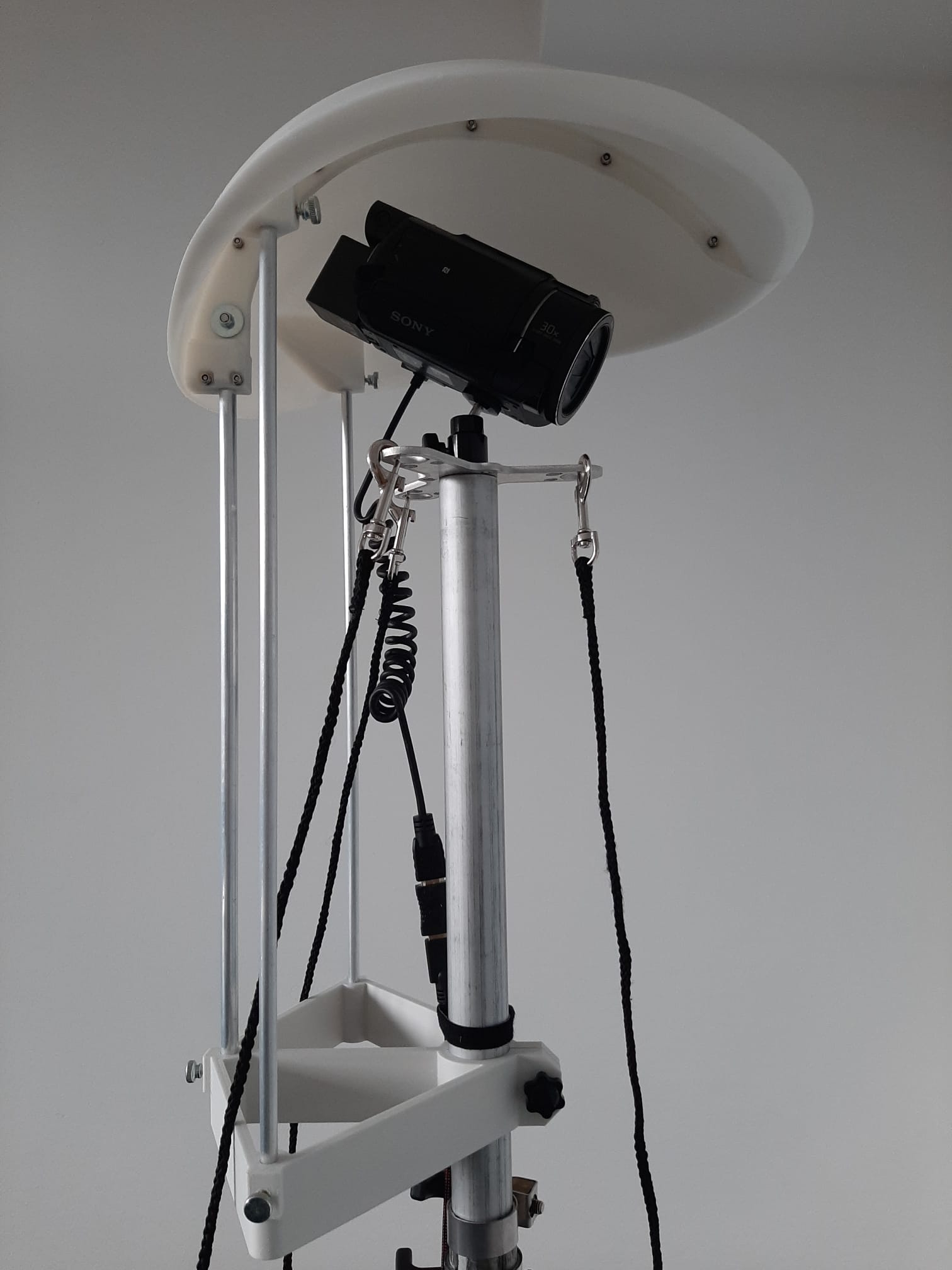

Wenn aus irgendeinem Grund der Gimbal nicht verwendet werden kann und dies mit dem Support abgesprochen wurde, weil es am Spielort keine Erhöhung gibt, ist folgende Geräte-Kombination möglich:

Die Schraube zur Befestigung des Bildschirms kann direkt am Hochstativ mit der Kamera befestigt werden. Eine Münze ist hilfreich, um die Gimbal-Platte schnell zu entfernen.

Das lange Kabel bleibt angeschlossen und Sicherheitsseile sind besonders wichtig, um das Stativ zu stabilisieren.

Die interne Stabilisierung der Kamera muss ebenfalls aktiviert werden, wenn möglich (Menu → Kamera/Mikrofon → SteadyShot → Standard; sie kann für alle Spiele mit dem Hochstativ auf Standard eingestellt werden).

Der Neigungswinkel und der Zoom hängen von der Spielposition ab und können bei Bedarf ebenfalls angepasst werden.

Die Aufnahme muss an der Kamera gestartet werden, Zoomen und Neigen sind ohne Gimbal nicht möglich. Das Schwenken erfolgt durch Bewegen des vorletzten Rohrs, dafür eignet sich der Griff der Schelle besonders gut. Das letzte Rohr muss nicht ausgefahren werden und sollte vollständig locker bleiben.

Dies ist nur eine Notfalloption. Bitte kontrollieren, ob die Kamera-Bildschirm-Schraube vorhanden ist, und probiere bei Gelegenheit die Bewegungen des Rohres aus.

Die Bodenproduktion ist für die Analyse nicht wertvoll, daher ist es besser, ein Bild ohne Zoom und Neigung aufzunehmen.

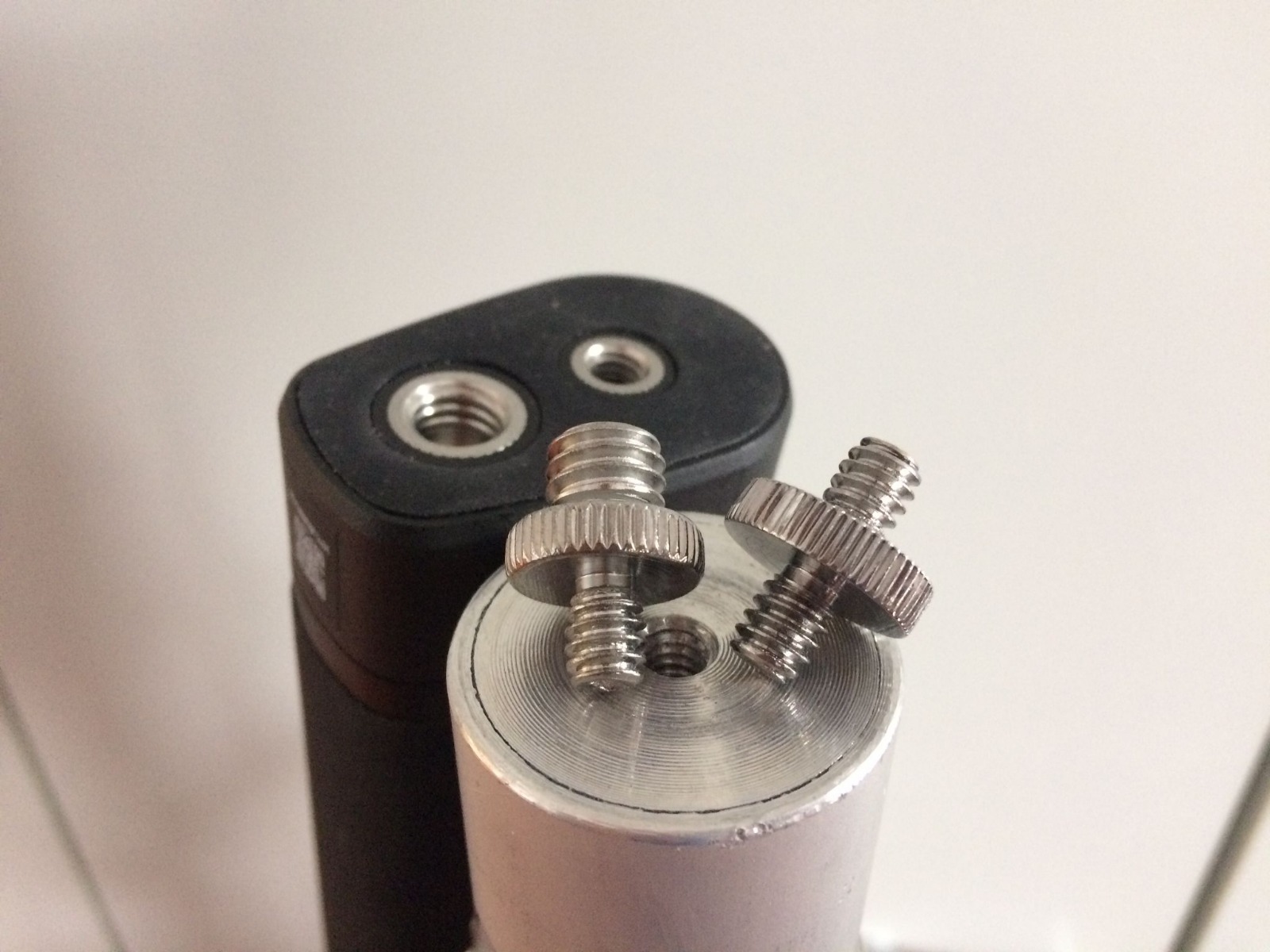

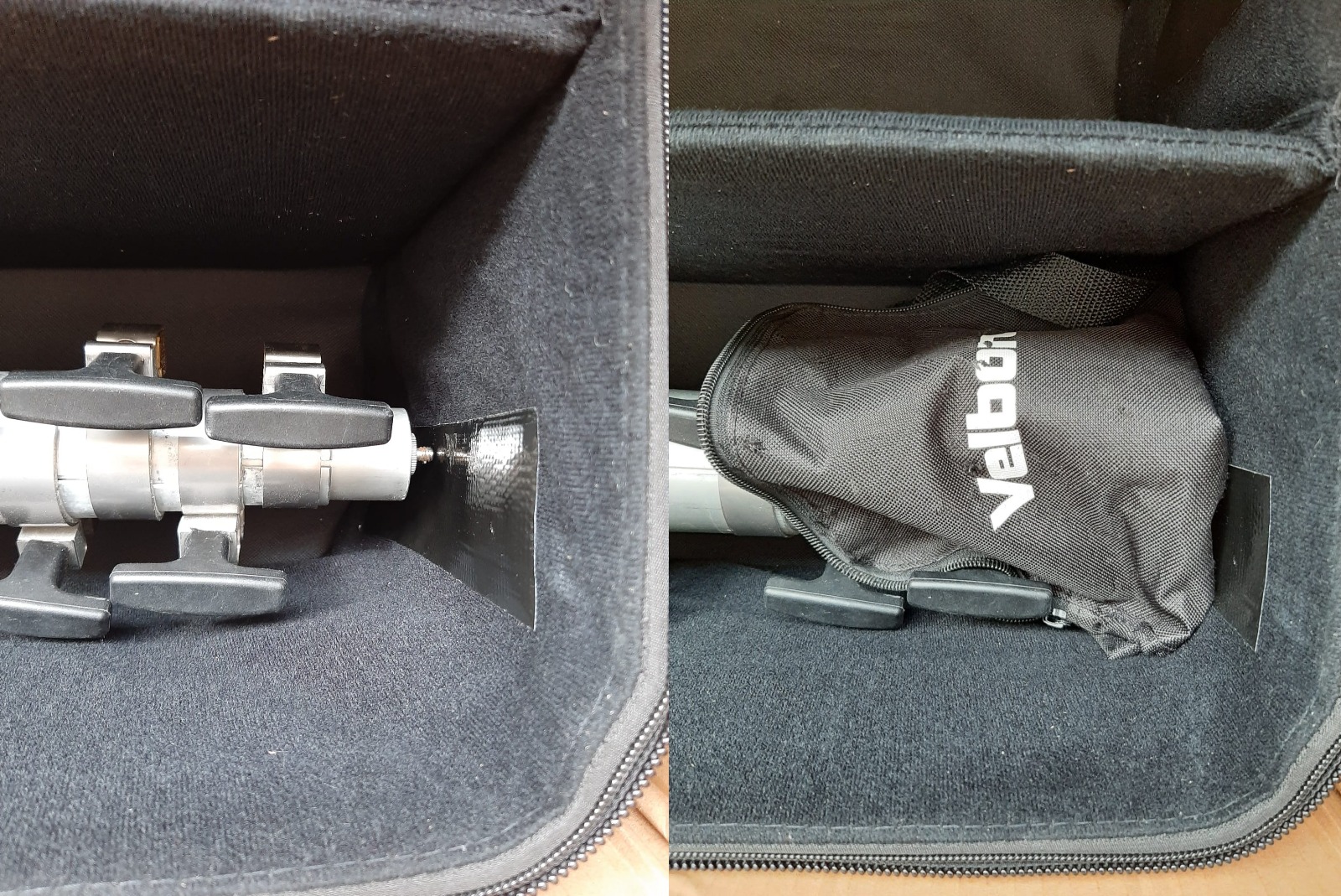

Es ist immer besser, wenn die Schraube am Rohr des Stativs und nicht am Gimbal-Akku befestigt bleibt, da die Halterung ansonsten schnell beschädigt werden kann. Bewahre es sorgfältig im Koffer auf und sichere es dann mit Hilfe der Tasche des kleinen Stativs.

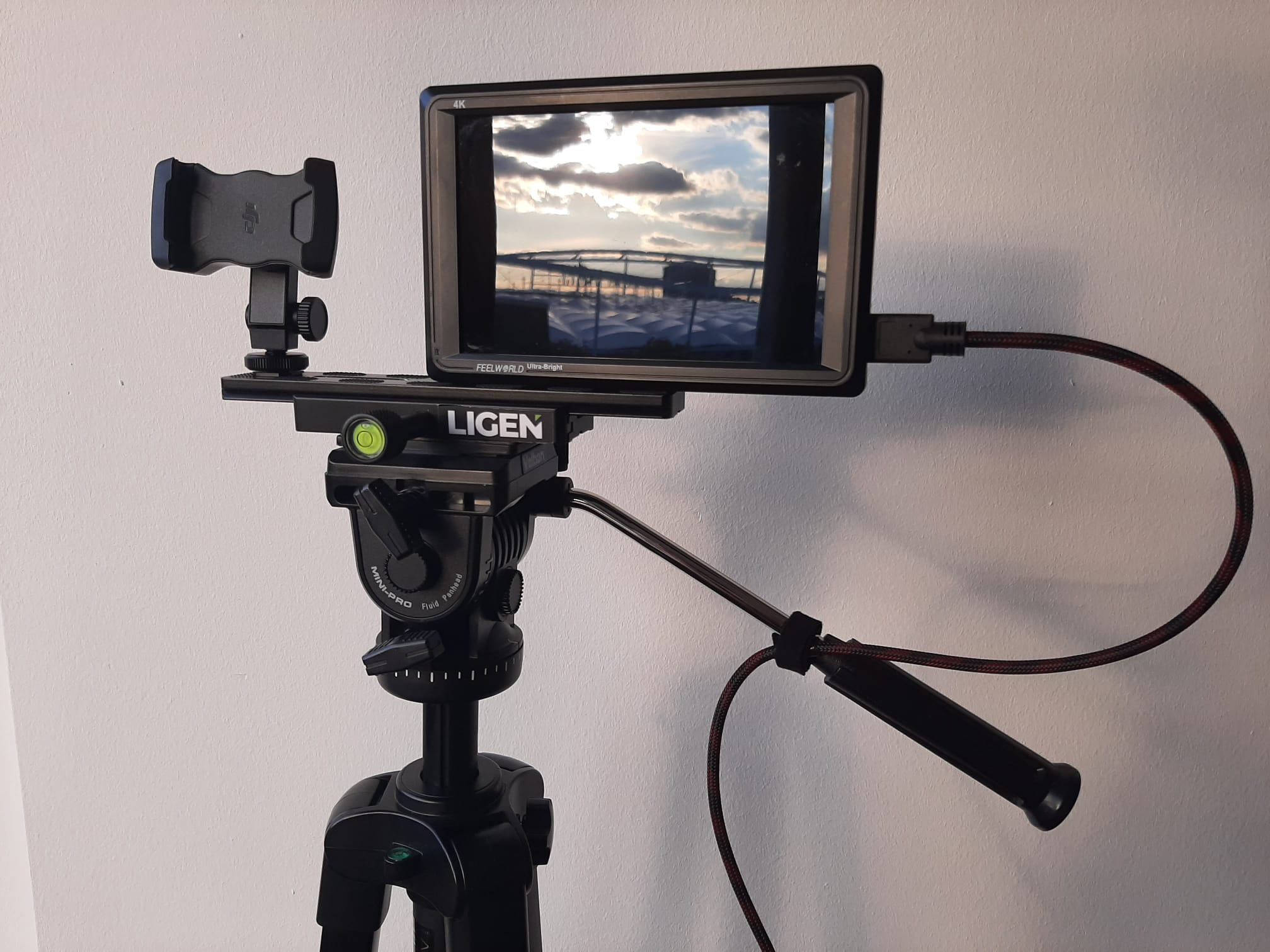

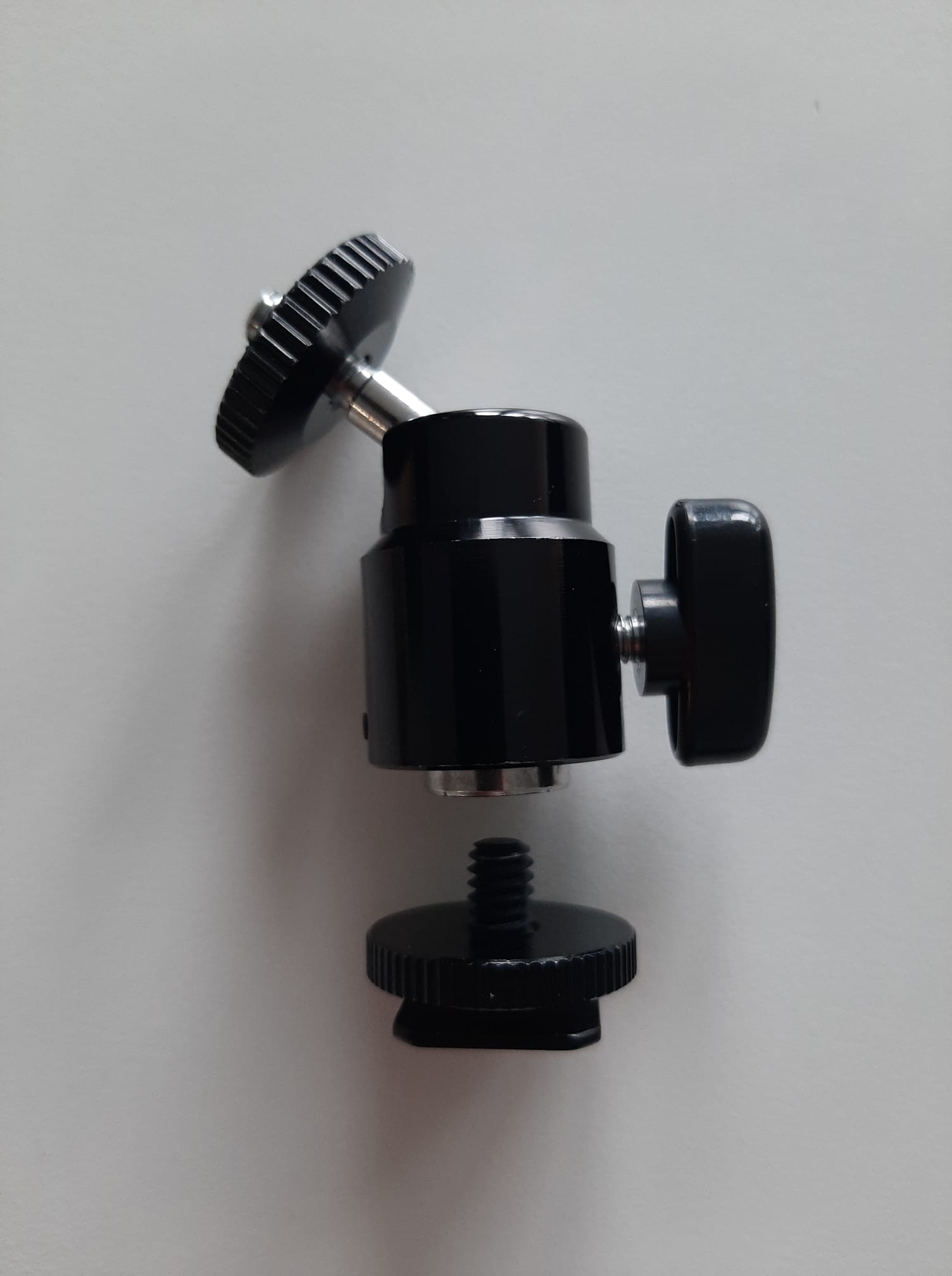

Für Aufträge, bei denen das Hochstativ nicht benötigt wird, kannst Du den Monitor trotzdem verwenden, um besser zu erkennen, was Du filmst. Eine Schraube zur Befestigung auf der Kamera befindet sich ebenfalls im Koffer. Um die Kamera zu befestigen, braucht man eine Platte des kleinen Stativs, nicht die Gimbal-Platte.
Das 10 Meter lange HDMI-Kabel kann beim Live-Tagging verwendet werden, aber sehr vorsichtig. Wenn man es zu stark biegt, kann es schnell brechen.

Die Informationen zur Verwendung des Weitwinkels findest Du im speziellen Kurs. Nach der Installation der Kamera teste bitte, ob der Weitwinkel wirklich notwendig ist. Wenn alles, was für den Auftrag wichtig ist, auch ohne Weitwinkel gefilmt werden kann, dann ist es besser, ohne Weitwinkel zu filmen, um die negativen Nebeneffekte des Weitwinkelobjektivs zu vermeiden.

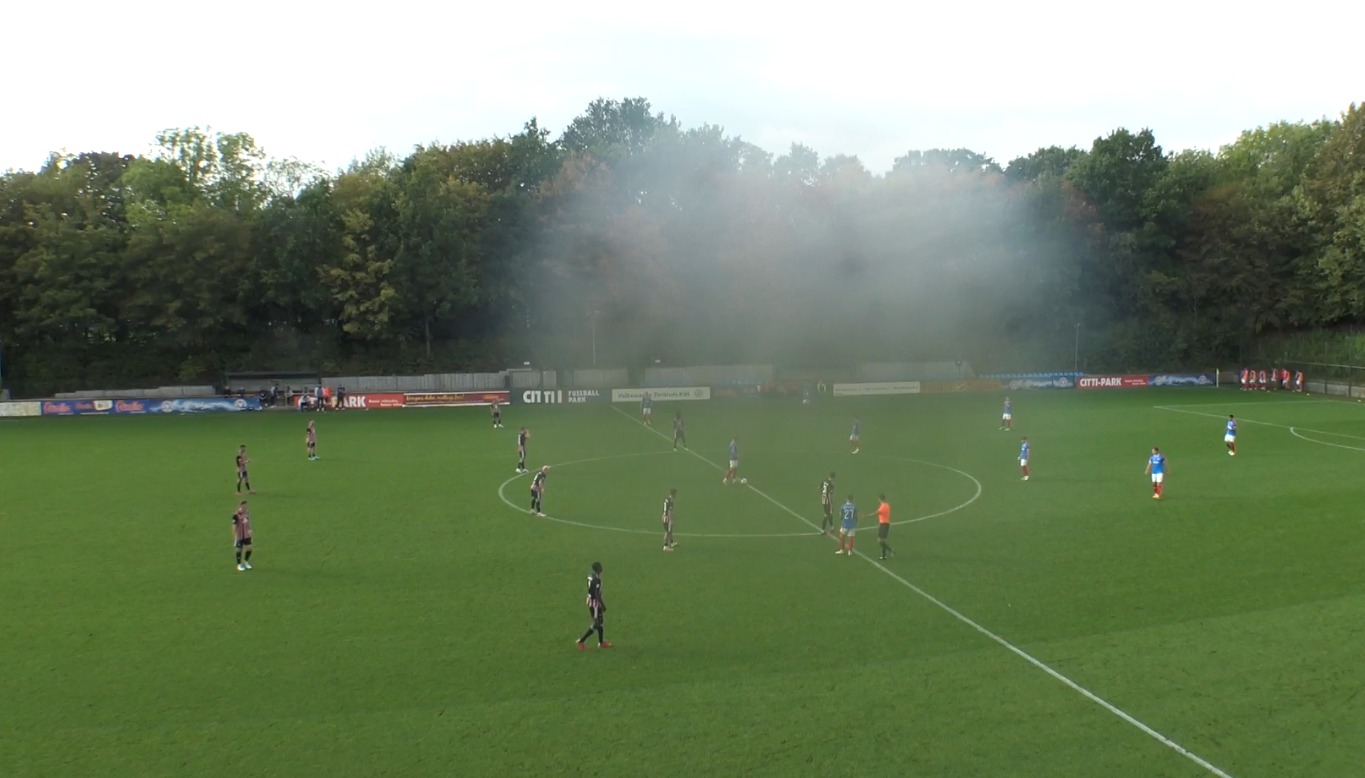

Wenn die Kamera kälter ist als die Außentemperatur, dann setzt sich die Feuchtigkeit auf der Außenseite des Objektivglases oder des Weitwinkels/Regenschutzfilters ab (wie auf einer kalten Flasche, wenn es draußen warm ist). Das geht erst weg, wenn die Kamera und der Weitwinkel/Filter wieder wärmer sind. Oder beim Abwischen der Innenseite des Weitwinkel-/Regenschutzfilters.

Deshalb vor dem Spiel bei warmem Wetter die Kameratasche mit dem Equipment nicht in einem klimatisierten Raum oder Auto aufbewahren, sondern im Zimmer mit offenen Fenstern oder im Kofferraum des Autos.

Und nach dem Spiel bei kaltem Wetter das Equipment in der Kameratasche lassen, um die Temperatur des Raumes langsam anzugleichen.

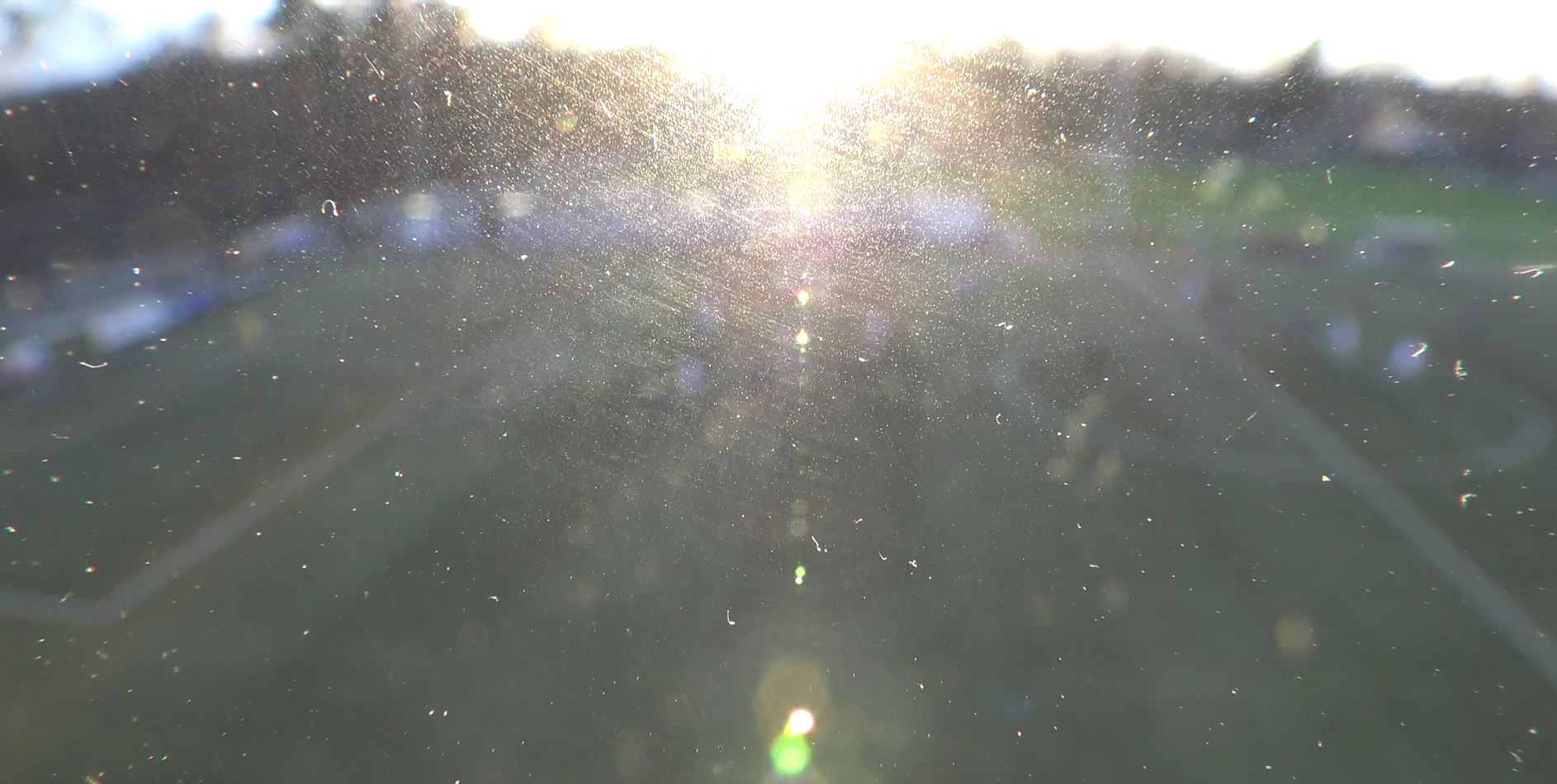

In manchen Filmpositionen kann die Sonneneinstrahlung dazu führen, dass die Kamera auf die Linse, statt auf das Spielgeschehen fokussiert. Um dies zu vermeiden, ist es wichtig, vor dem Spiel eine gute Filmposition zu finden.
Verwende die Seite https://www.sonnenverlauf.de/ wenn es keine fixe Filmposition gibt – du kannst die Adresse des Stadions oder Platzes eingeben und man sieht wie die Sonne zu welcher Uhrzeit steht und von welcher Seite sie scheint.
Wenn das nicht möglich ist, dann zoome bitte in diesen Phasen etwas näher ans Spielgeschehen heran. Dadurch haben wir zwar keine saubere Taktik-Cam mehr, aber die Analysten können zumindest weiter das Spielgeschehen verfolgen. Auch die Stativhöhe ein wenig zu verändern kann helfen.
